SMI3600模塊化手機信號屏蔽器是一款模塊化、大功率、可自由堆疊的新一代手機信號屏蔽器設備，該系列采用靈信科技自定義的電源+通訊一體式接口，任意數量、任意種類的模塊間可以自由組合，可快速完成各類需求下的手機信號屏蔽系統部署。

SMI3600模塊化手機信號屏蔽器可以實現對中國移動、中國聯通、中國電信三大運營商的2G、3G、4G所有制式進行屏蔽。并具有大功率輸出、自由組合結構、軟件/遙控雙重控制、RS485遠程通訊管理等功能。SMI3600模塊化手機信號屏蔽器是一款適應性非常廣泛的無線信號屏蔽設備。

「產品特點」

1、支持2G、3G、4G手機信號屏蔽；

2、全系列大功率輸出；

3、IBrick模塊化接口，快速完成任意數量、任意頻段屏蔽部署；

4、支持平滑升級，滿足未來5G和長期演進需求；

5、紅外遙控器輸出功率控制；

6、超大功率CNC鋁型散熱器，滿足365×24全年穩定運行；

7、支持RS485通訊，可遠程控制設備參數、監控設備運行狀態；

8、屏蔽頻段遠程控制。

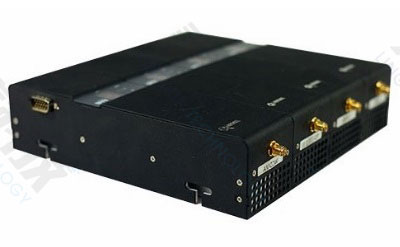

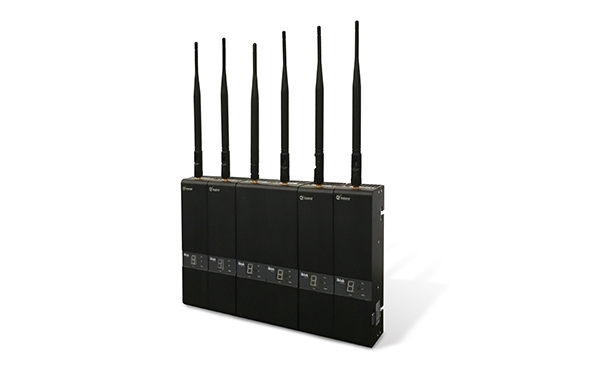

▲SMI3600模塊化手機信號屏蔽器組合后的效果

「操作說明」

SMI3600模塊化手機信號屏蔽器整機由數塊SMI系列手機信號屏蔽模塊組合而成。模塊間采用DB15公頭+DB15母頭進行拼接，設備供電及通訊線路均由該接口提供。

設備上電：

1、設備安裝完成后，參照SMA天線接口下方的標簽將與之對應的天線安裝并旋緊。

2、使用隨機附送的DB15連接器，參照連接器上標簽為設備接駁直流5V電源和RS485總線。

3、設備電源接通后，設備即進入工作狀態，此時設備輸出功率大小由控制參數決定。

本地功率控制：

1、確保設備供電正常，各模塊正面的IR紅外接收區未被遮擋。

2、根據調整需要選擇紅外遙控器上的相應數字，并對準IR接收區單擊該數字按鍵。

3、相應模塊在收到控制指令后，正面LED數碼管將被電量。

4、此時按壓遙控器上的+/-鍵，即可實現功率增減。調整范圍從0-9,0為關閉發射，9為最大發射功率。

5、調整結束后LED仍將點亮數十秒，稍后會自動關閉。

注意：設備上電前必須保證已經正確安裝天線，否則可能造成設備功放模塊損壞！

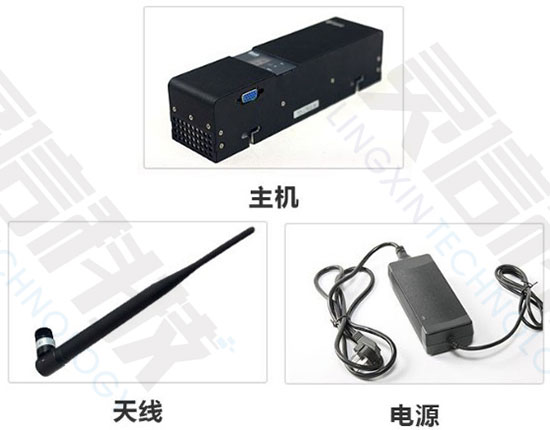

「主要部件」

SMI3600模塊化手機信號屏蔽器主要由主機、天線、電源三部分組成，出廠時已設置成最大功率，因而主機接上天線和電源后便能使用。同時，為了方便功率的調控，靈信科技將會為SMI3600模塊化手機信號屏蔽器配備遙控器，方便設備的開關，以及功率大小的調整。
