靈信科技為戒毒所提供信號屏蔽方案，根據國內移動運營商頻段開通情況，本項目所采用的手機信號屏蔽器支持可選8個手機制式，包括CDMA、GSM、DCS、TD-SCDMA、TD-LTE、 FDD-LTE頻段，覆蓋了中國移動、中國聯通、中國電信三大運營商所有在用頻段。設備留有升級接口，后續可根據業主需求增加相應屏蔽模塊，亦可關閉某些頻段的屏蔽功能。

整套系統由：SMI3600模塊化手機信號屏蔽器、RS485集線器、串口服務器、系統服務器幾部分組成。

施工標準及注意事項：

1) 模塊化手機信號屏蔽器數據線要求：每棟監舍、廠房共用1條“2芯120歐阻抗屏蔽雙絞線”線徑≥0.75即可。（推薦：RVSP 2×0.75）

2)模塊化手機信號屏蔽器供電線路要求：每棟監舍、廠房共用1條“3芯RVV電纜”≥1.5即可，若強弱電共用線槽可選用屏蔽型RVVP電纜。（推薦:RVV3*1.5）

3)管理軟件服務硬件要求：雙核2.0G以上、2G內存、20G以上硬盤空間，WINDOWS操作系統、安裝IIS服務、安裝SQL2005以上版本數據庫。

4)客戶端PC機要求：安裝有IE 8.0或以上瀏覽器。

5)屏蔽范圍：本系統采用SMI系列屏蔽模塊，該模塊所有通道均可實現36±2dBm的射頻功率輸出，是目前屏蔽效率最高的模塊，通過對現場的實際勘察，對屏蔽器部分進行合理設計，詳見圖紙。

6) 為最大限度提高屏蔽范圍、防止設備觸碰，建議設備安裝高度不低于2米。

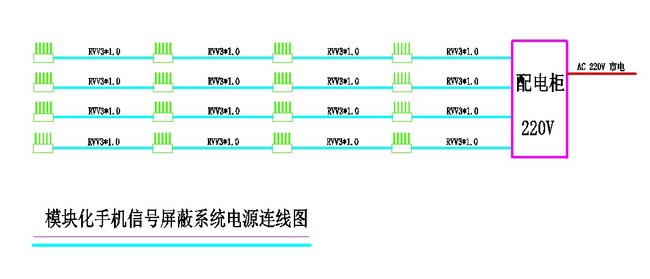

系統供電方案：

全頻段手機信號屏蔽器總功耗約為85W，直流5V供電。方案采用集中供電方式，在配電柜完成AC 220V-DC 20V電源轉換后通過輸電線配送至每臺手機信號屏蔽器，本方案施工難度低、維護方便且安全可靠。

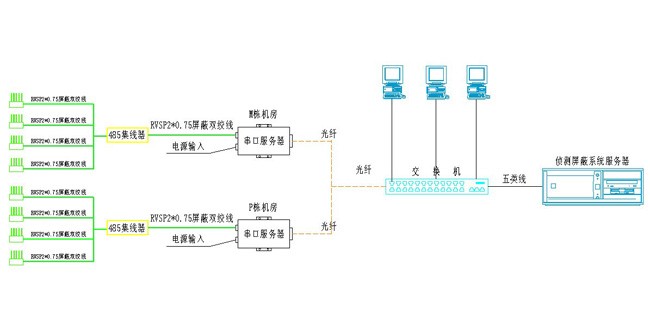

系統組網方案：

如上圖示，手機信號屏蔽器通信采用RS485通信標準，經協議轉換后可擴展至五類線或光線傳輸，經集線器分割后可支持多種拓?fù)浣Y(jié)構。屏蔽器采用靈信科技自主通信協議與上位服務器軟件平臺進行通信，上報自身告警狀態、監控狀態、接收上位機參數設置。

覆蓋控制方案：

因戒毒所位置靠近機場且周邊緊鄰高速公路，因此不可采用大功率屏蔽器進行覆蓋，以免對民航客機、交通道路通信造成干擾。本方案采用的SMI系列屏蔽器為4W中功率設備，配合使用定向、全向天線和發射功率調整等手段，在滿足現場覆蓋需求同時減少對非覆蓋區的干擾。控制方案如下：

（1）針對習藝樓的建筑結構和覆蓋要求，滿足樓內覆蓋同時盡量減少信號泄露。因此，將手機信號屏蔽器布放在相鄰窗口間的墻壁上，對側手機信號屏蔽器間隔一個窗口布放，以提高設備利用率。

（2）針對宿舍樓的特殊覆蓋要求，在1、2層之間和各層學員宿舍與干警宿舍間使用特制的高“前后比”定向平板天線進行覆蓋，使屏蔽信號減少向干警生活區的泄露。

（3）“SMI系列模塊化手機信號屏蔽模塊”可通過紅外遙控器、軟件平臺實現屏蔽功率輸出等級調整，通過控制功率大小控制覆蓋范圍。

（4）覆蓋效果及覆蓋范圍驗證采用撥打測試方式，配合功率控制、天線俯仰角調整、安裝位置選擇等方式精準控制屏蔽范圍。

系統抗暴方案：

因該系統運行場景的特殊性，設備運行中有可能造人為干擾破壞，對于設備運行的穩定性是一項極大的考驗，本套方案如下：

（1）本司生產手機信號屏蔽設備專為監獄、看守所、戒毒所場景設計，設備外部“無電源開關”、“數據接口不可拔插”、“斷電告警”、“鏈路中斷告警”功能，充分保障了設備的運行安全。

（2）選裝“晃動告警”、“接近告警”、“蜂鳴警告”防護模塊，進一步提高安全防護性能。
